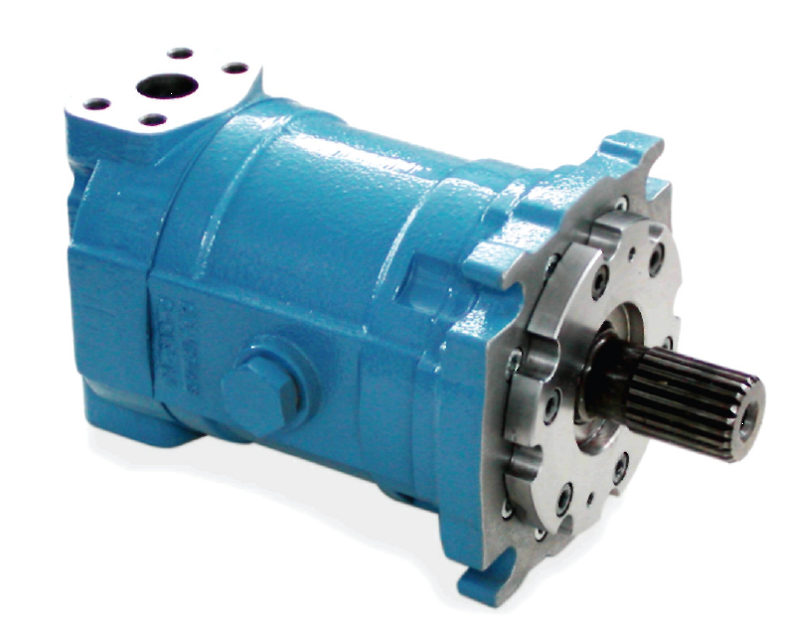

點擊數：2366FM10系列定量直軸柱塞馬達
MF10系列定量直軸柱塞馬達采用斜盤式設計，適用于移動工業領域。 馬達的輸出速度與輸入的流量成正比關系，與馬達的排量成反比；輸出扭矩隨馬達的排量和壓力降的增加而增加。馬達的橫截面圖與支持在兩個圓錐滾子軸承的軸。后蓋還用于的高壓口連接。到前蓋用符合SAE標準的螺栓固定定心直徑的凸緣，殼體和軸封的最大壓力為0.25MPA（間歇0.5MPA）。 |  |
描述 | 單位 | 規格 | |||||
033 | 052 | 070 | 090 | 119 | |||
排量 | Max. | Cm3 | 33.33 | 51.6 | 69.8 | 89 | 118.7 |
速度 | 公稱 | Min-1 | 1950 | 1950 | 1950 | 1950 | 1950 |
最大 | 3800 | 3500 | 3200 | 2900 | 2600 | ||
最小 | 50 | 50 | 50 | 50 | 50 | ||
流量 | 最大 | Dm3.min-1 | 126.6 | 180.6 | 223.4 | 258.1 | 308.6 |
壓力 | 公稱壓力 | Mpa | 42 | ||||
工作壓力 | 48 | ||||||
最大壓力 | 52 | ||||||
扭矩 | 最大（△P=52Mpa） | Mpa | 275.6 | 426.9 | 577.2 | 736.2 | 982.3 |
扭矩比 | Nm/Mpa | 5.3 | 8.21 | 11.1 | 14.16 | 18.89 | |
輸出功率 | 最大 | Kw | 109.6 | 156.5 | 193.5 | 223.6 | 267.4 |
斜盤角度 | 最大 | 度 | 18 | ||||
最小 | 18 | ||||||
旋轉方向 |
| 雙向可逆旋轉 | |||||
殼體壓力 | Mpa | 連續0.25，峰值0.5 | |||||
重量 | Kg | 24 | 30 | 35 | 39 | 57 | |
運轉條件：
環境溫度范圍：-40 - +55
流體溫度范圍：-40- +80
溫度可以更高，但油的粘度必須最小是7.mm2.s-1。請向廠家咨詢。
推薦的油液：
工作粘度范圍：
最佳：12-60 mm2.s-1
最?。?/span>7mm2.s-1
在冷啟動：1000mm2.s-1
工作位置：任意
流體過濾：清潔度等級必須保持至少在18/13級，符合ISO4406
分離度：β10=1.5至2 ； β 25 ≥ 75（在清潔能力為10μm濾芯）
訂貨代碼：
| MF | 10 | XXX | 000 | X | X | X | 00 | XX | XX | XX | 00 | XXX |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
1：MF定量馬達。 2: 10系列 3：排量。 4: 000空。 5：輸出軸。 6：高壓油口尺寸。 | 7：集成塊選型。 8: 00空。 9：沖洗閥壓力設定。 10、11：A\B口壓力設定。 12: 00空。 13：特殊版本編號，000為標準。 |
更多資料，請聯系上海迪非機電科技有限公司。
